أقدم لتلامذة الرابعة  متوسط و كل من يهمه الأمر أربع فلاشات  رائعة تحاكي جهاز راسم الإهتزاز المهبطي .

scope : Oscilloscope : راسم الإهتزاز المهبطي : فلاش : Flash

******************************************************

الفلاش الأول :

راسم الإهتزاز المهبطي مع مولد تيار متناوب جيبي

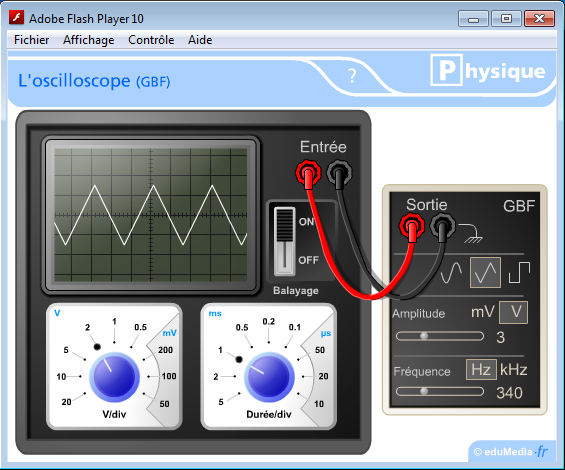

الفلاش Oscilloscope  Flash 1

تحميل اضغط هنا

******************************************************

الفلاش الثاني:

راسم الإهتزاز المهبطي مع مولد تيار متناوب

" إشارة جيبية ، أسنان المنشار، مربعة "

  الفلاش Oscilloscope Flash 2

تحميل اضغط هنا

******************************************************

الفلاش الثالث:

راسم الإهتزاز المهبطي للتمرن على التوتر الأعظمي Umax

بإستعمال الحساسية الرأسية .

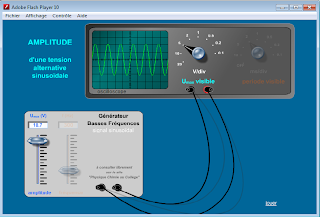

  الفلاش Oscilloscope Flash 3

تحميل اضغط هنا

******************************************************

الفلاش الرابع:

راسم الإهتزاز المهبطي للتمرن على التردد f و الدور T

بإستعمال الحساسية الأفقية .



  الفلاش Oscilloscope Flash 4

تحميل اضغط هنا

******************************************************

تذكير

التوتر الاعظمي:

يمثل اقصى قيمة يبلغها المنحنى (U_MAX) المعطى من طرف شاشة راسم الاهتزاز المهبطي، وحدتها الفولط (v) وتحسب بالعلاقة:

التوتر الاعظمي= عدد التدريجة × الحساسية العمودية

 U_MAX = n . Sv

التوتر المنتج:

القيمة الفعالة للتوتر (U_eff) هي تلك القيمة التي يشير اليها جهاز الفولط متر عند ربطه بين قطبي مولد تيار متناوب جيبي.

علاقة التوتر الاعظمي مع التوتر المنتج:

U_MAX = √2 . U_eff

الدور:

هو زمن دورة واحدة للمنحنى ورمزه (T) و وحدته الثانية (S) ويتم حسابه من المنحنى وفقا للعلاقة التالية:

الدور = عدد التدريجات × الحساسية الافقية
   T = n . Sh

التواتر (التردد):

هو عدد دورات المنحنى خلال ثانية واحدة ورمزه (f ) و وحدته الهرتز (Hz) ويعبر عنه بالعلاقة:

 f = 1/T
